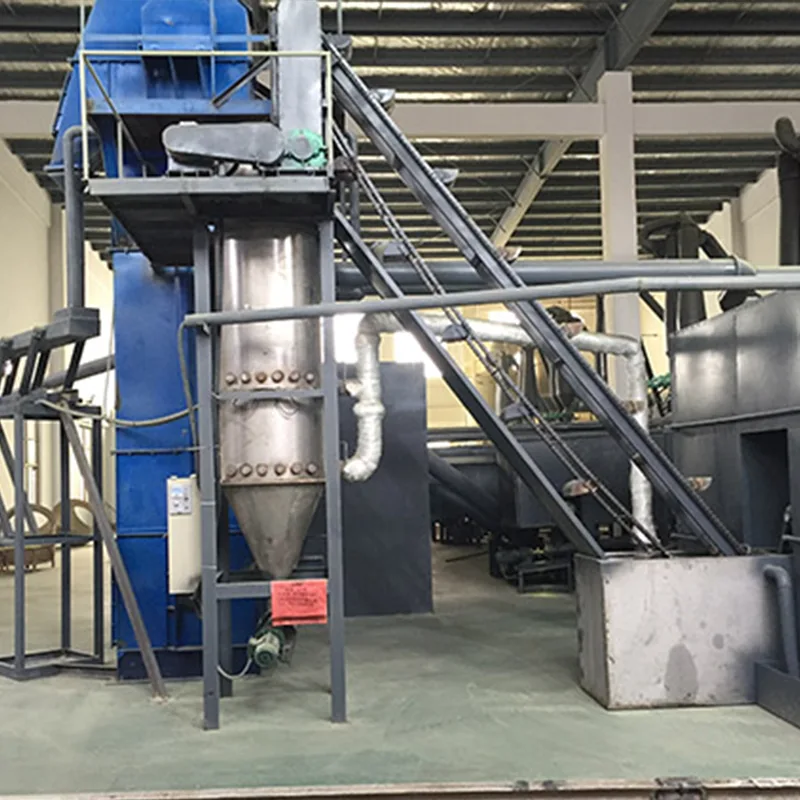

Rimeligt TBLS-udstyr

I fremstillingsindustrien for bly-syrebatterimaterialer er tribasisk blysulfat (TBLS) et afgørende tilsætningsstof, og dets produktionsproces involverer flere trin, herunder reaktion, filtrering og tørring. Reasonable TBLS Equipment er et udstyrsovervågnings- og kontrolsystem specielt udviklet til TBLS produktionslinjer.

Dette rimelige TBLS-udstyr bruger Siemens WINCC V7.3SE industriel konfigurationssoftware som sin kerneplatform. Den kommunikerer med markenheder via en PLC for at opnå funktioner som produktionsstatusovervågning, temperaturkontrol, motorstyring og produktionsdataregistrering.

Som en fabrik i Kina integrerer vi udstyrskontrol gennem et industrielt automationssystem, hvilket gør det muligt for Reasonable TBLS Equipment at levere stabile produktionsovervågningskapaciteter inden for TBLS-produktionslinjen, hvilket hjælper virksomheden med at styre driftsstatussen for kritisk udstyr centralt.

TBLS produktionslinje procesoversigt

Trin 1: Opslæmningsreaktion

Start gyllereaktoren, tilsæt blyoxid og vand i de rigtige forhold og bland grundigt. Blandingen pumpes til reaktionsbeholderen, og efter at reaktionen er afsluttet, kommer den ind i imprægneringsbeholderen.

Trin 2: Filtrering og afvanding

TBLS-gyllen i imprægneringsbeholderen pumpes til en plade- og rammefilterpresse. Efter cirka 1-2 timers filtrering dannes der flager, og vandet fjernes.

Trin 3: Flash-tørring

Materialet tørres ved hjælp af en gasfyret varmluftovn, flashtørrer og blæsersystem, hvilket i sidste ende danner et hvidt pulverformet tribasisk blysulfatprodukt.

Produkt samling

Det tørrede pulver opsamles gennem Cyclone 1# og Cyclone 2# og pakkes derefter.

Styresystemets struktur

Udstyr

Rongsheng Reasonable TBLS Equipment giver en komplet industriel overvågningsgrænseflade, der hjælper operatører med at forstå produktionsudstyrets driftsstatus i realtid.

Hovedkontrolgrænseflade

Velkomstskærm

Viser forbindelsesstatus for PLC- og WINCC-systemerne og giver grundlæggende information under systemstart.

Produktionsstatusskærm

Viser udstyrets driftsstatus:

Grøn: Udstyr kører

Grå: Udstyr stoppet

Viser også vigtige produktionsparametre:

Reaktionskedeltemperatur

Flash-tørretemperatur

Varmluftovnstemperatur

Ventilatormotorstrøm

Parameterindstillingsskærm

Anvendes til styring af produktionsudstyrsdrift og parameterindstillinger, herunder:

Temperaturkontrol

Motorstyring

Puls kontrol

Udstyr Start/Stop kontrol

Kontrolmodulfunktioner

Temperatur- og strømovervågningsmodul

Dette område viser temperatur- og motorstrømdata for hvert produktionsområde.

Temperaturkontrolmodul

Hver varmeenhed har uafhængige kontrolfunktioner, herunder:

Start/stop kontrol

Temperaturindstilling

Temperatur hysterese beskyttelse

For eksempel: Hurtigtørringstemperatur indstillet til 450°C; Øvre grænsehystereseværdi 3°C; Nedre grænsehystereseværdi 2°C

Systemet stopper automatisk opvarmningen, når temperaturen overstiger 453°C og genstarter, når temperaturen falder til under 448°C.

Motorstyringsmodul

Hver motor er udstyret med uafhængige start- og stopknapper, og udstyrets driftsstatus vises:

Grøn: Løb

Rød: Stoppet

Skruetransportør kontrol

Opbevaringsbeholderskruetransportøren understøtter:

Lokal kontrol

Fjernbetjening

Computer kontrol

Pulsstyringssystem

Pulskontrolsystemet i EquipmentRongsheng Reasonable TBLS Equipment bruges hovedsageligt til kontrol af støvfjernelsessystem.

Pulserne er opdelt i tre grupper:

12-vejs puls

3-vejs puls

5-vejs puls

Parameterindstillinger inkluderer:

Intervaltid: Typisk 60 sekunder

Pulsbredde: Typisk 2–3 sekunder

Tekniske fordele: Industriel automationskontrol

Gennem PLC og WINCC systemintegration opnås centraliseret overvågning og kontrol af produktionsudstyr.

Overvågning af produktionsdata i realtid

UdstyrRongsheng Rimelig TBLS Udstyr kan registrere temperatur, strøm og udstyrs driftsstatus for bekvem produktionsstyring.

Alarmsystem

Når udstyret ikke fungerer, viser systemet den tilsvarende udstyrsinformation på alarmgrænsefladen.

Parameter Adgangskontrol

Systemet bruger brugernavn og adgangskode adgangskontrol til at sikre sikkerheden af ​​kritiske produktionsparametre.
