Produkt beskrivelse

Den røde hovedproduktionslinje anvender en ny proces, der involverer kontinuerlig smeltning og pulverisering i en Barton -ovn, granulering og dyb oxidation og hurtig afkøling i en bevægelig seng. Ved anvendelse af en bevægelig sengekalkinering og hurtig kølingsproces bevæger de faste partikler sig kontinuerligt nedad i en tæt tilstand og undgår kollisioner og intens friktion, hvilket resulterer i en meget lav brudhastighed. Den bevægelige bedreaktor har høj termisk inerti og minimale temperatursvingninger, der opfylder kravene til reaktionstemperatur. Den materielle opholdstid i den bevægelige seng er lang og ensartet, hvilket sikrer en lang reaktionstid. Modstrømsvarmeudveksling mellem materialet og den varme røggas styrer udstødningstemperaturen, hvilket effektivt bruger varmeenergi og opretholder et simpelt system. Inden i sengen bevæger materialet sig gradvist fra lav temperatur til høj temperatur og derefter tilbage til lav temperatur, hvilket eliminerer genereringen af blydamp. Sammenlignet med den elektriske ovnsmetode forbruger denne proces kun 30% af energien og koster kun 20% af den originale proces.

Udstyrets produktionsproces involverer en Barton Furnace kontinuerlig smeltning og pulveriseringsproces, efterfulgt af granulering, efterfulgt af dyb oxidation og hurtig afkøling i en bevægelig seng. Ved anvendelse af en bevægelig sengekalkinering og hurtig kølingsproces bevæger de faste partikler sig kontinuerligt nedad i en tæt tilstand, hvor man undgår kollisioner og intens friktion, hvilket resulterer i en meget lav brudhastighed. Den bevægelige bedreaktor kan prale af høj termisk inerti og minimale temperatursvingninger, fuldt opfyldt krav til reaktionstemperatur. Den materielle opholdstid i den bevægelige seng er lang og ensartet fordelt, hvilket sikrer en lang reaktionstid. Modstrømsvarmeudveksling mellem materialet og den varme røggas styrer udstødningstemperaturen, hvilket effektivt bruger varmeenergi og opretholder et simpelt system. Inden i sengen bevæger materialet sig gradvist fra lav temperatur til høj temperatur og derefter tilbage til lav temperatur, hvilket eliminerer genereringen af blydamp. Sammenlignet med den elektriske ovnsmetode forbruger denne proces kun 30% af energien og har kun 20% af energiomkostningerne i den oprindelige proces.

1. Barton Milling Section

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Ledvogn Stor / lille kombination	4	Q235 -ramme, 10# Channel Steel, flad plade 10 mm	Huarong	NSK -lejer (6206/6207), Universal Motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8 t/sæt	0,75 kW/enhed
2	Led smeltedovn	4	Ovn kerne 310s rustfrit stål, tykkelse 12 mm, Shell 3mm, Ovnedæksel 12mmq235, Opvarmningsrør 310sφ16mm*1,5 mm, Isolationslag 300 mm	Huarong	Intern opvarmning og ekstern opvarmning, Udstyrets designtemperatur er 0-550 ℃, udstyret med temperatursensor	130011001650	1,5t/sæt	Ekstern18kw/enhed Intern 24 kW/enhed
3	Busφ1380	4	310s rustfrit stål, tøndeφ12mm 304 rustfrit stål, bundφ80mm, ydre skal Q235 3mm, isolering lag 80 mm, Hovedakselen110mm	Huarong	310S rustfrit stål (tåler temperatur på 1180 ° C), Universal Motor (energieffektivitetsniveau 2), NSK-lejer, udstyrsdesigntemperaturområde på 0-600 ° C, udstyret med temperatursensor, hastighed på 210 o / min	270018002550	3.0t/sæt	30 kW/enhed
4	Kontrolskab	4	1,5 mm til kassekroppen og 2,0 mm til dørpanelet	Shanghai Haofuman	Medplc og berøringsskærm	8008002000	0,2/enhed

2. Granuleringsafsnit

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	slibemaskine	4	Spindelhastighed 3900r/min, slibning af finhed 320 mesh, output 480 kg/t, Luftvolumen ved udløb 2170m³/h (ingen belastning), Lufthastighed ved udløb 35m/s (ingen belastning)	Changzhou Wuhan Airlines	Inklusive ramme, dækning, kompensator, støddæmper, V-Beltc4064	1100580840	1,5t/sæt	30 kW/enhed
2	30 kW motor	4	Sekundær energieffektivitet	global	Remskive
3	Granuleringsmaskine	4	Tønde Sus304 (6mm), ramme 16#	Huarong	Udstyret med støvkamberq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu -motor (sekundær energieffektivitet)	280012502000	1.4t/enhed	7,5 kW/enhed
4	elevator	1		Yangzhou plastik vidundere	Kulstofstål, Chain Metal Bucket (rustfrit stål)	10005006000	2.5t/sæt	3 kW/enhed
5	Skirtconveyor	2	Længde: 9500 mm, bredde (transportoverflade) 400 mm, Hastighed 10m/min	Yangzhou plastik vidundere	Kulstofstål, PVC nederdel, Fuldt forseglet med to tragt og modtagelse af truget, Output 40t/dag	9500400500	1,5t/enhed	3 kW/enhed
6	Kontrolboks (med berøringsskærm)	2		Shanghai Haofuman		43010001000	0,1t/enhed
7	Opbevaringstank	1	Sus304 (3mm), Bind 1,8 m³	Huarong		Φ1200*7000	2t/enhed

3. Støvfjerningssektion

Serienummer

Enhedsnavn

Antal enheder

Enhedsparametre

Fabrikant

Bemærkning

Dimensioner

vægt

magt

1

72-taske Puls Dust Collector

10

Filtreringsområde 54㎡,

Støvkoncentration <15g/m³,

Effektivitet 99,5%, kasse Q235 (3mm)

Huarong

Inklusive pulstaske,

controller,

olie-vand separator,

Universal Motor (energieffektivitetsniveau 2),

NSK -bærer (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/enhed

1,5 kW/enhed

2

11 kW fan

6

Housing Q235 (4mm)

Nantong Gaonan

Inklusive import og eksport,

Global motor (sekundær energieffektivitet)

1000*800*1500

0,4T/enhed

11 kW/enhed

4. screeningssektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Hexagonal sigte	2	Housing Q235 (3mm), skærm SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Maskinfødder 120603 kvadratrør, Huanqiu -motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5t/sæt	1,5 kW/enhed
2	Knuser	2	Housing Q235 (12 mm), skærm SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundær energieffektivitet)	1000300400	0,3T/enhed	2.2 kW/enhed
3	Hopper	20	Cylinder Q235 (3mm), Maskinfod L5#, Bind 0.15㎡	Huarong		Q159*5000	1.1t/enhed
4	Kontrolboks	2		Shanghai Haofuman	Medplc og berøringsskærm	43010001000	0,1/enhed
5	Formidle snegle	6	Shell Material Sus304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu -motor (sekundær energieffektivitet), NSKFC207	Φ159*4000	0,8 t/sæt	1,5 kW/enhed

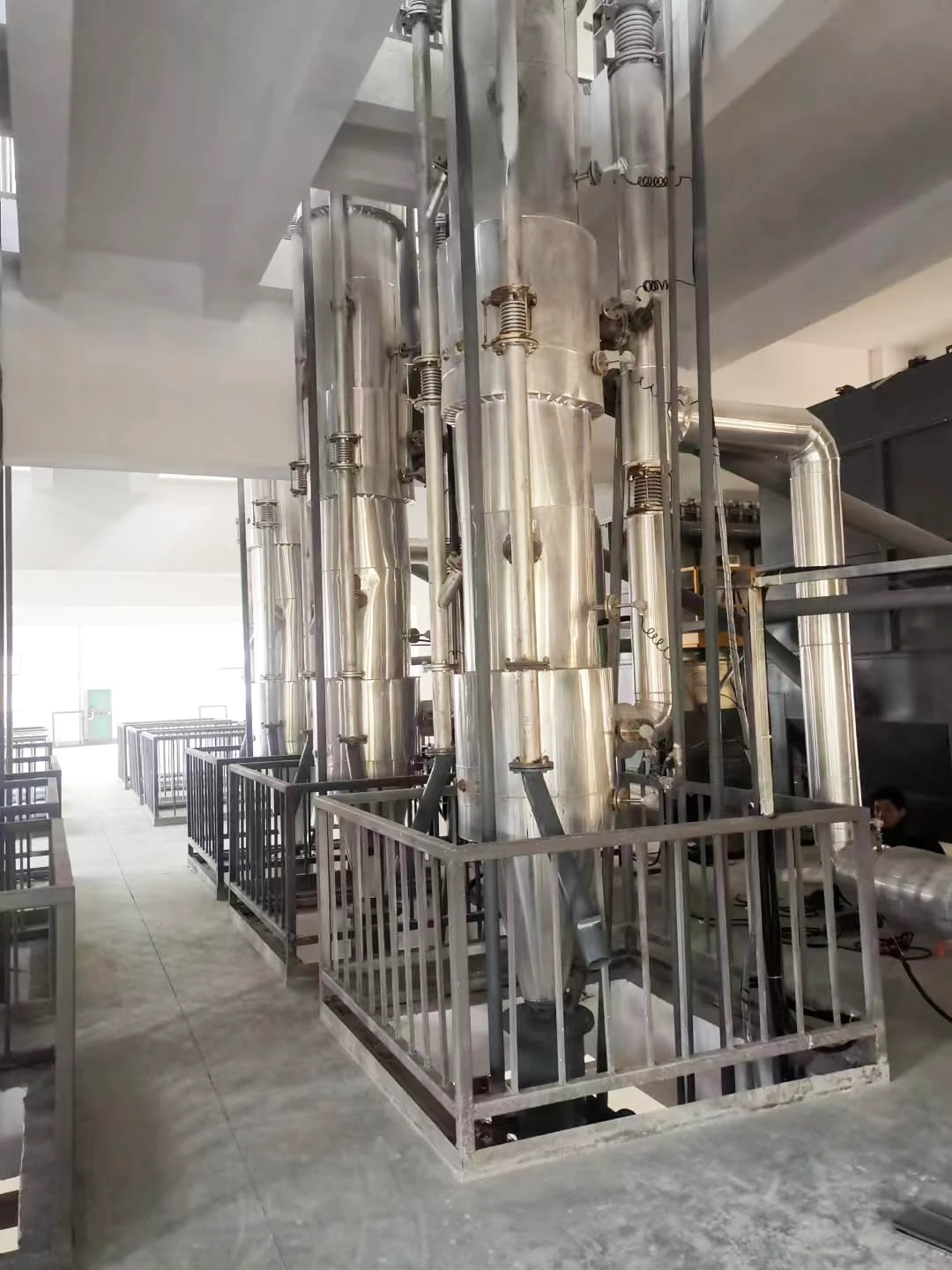

5. Sintring -sektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Sintering i bevægelse	6	Cylinderkrop 650mm, Materiale SUS304 (6mm), oxidationslængde 8m, Temperatursensor 17 point kontrol	Huarong	Inklusive hovedrør, gasventil, kompensator, sommerfuglventil	1200*7500	2.5t/sæt
2	Glasrotorflowmeter	6	gas	Dongtai Instrument Factory		15005001500	0,3T/enhed
3	Semi-færdigt produktsilo	6	Tønde Q235 (3mm)	Huarong		Φ800*1200	0,3T/enhed
4	Brændstofovnelektrisk ovn	6	Shell sus310s (6mm), Opvarmningsrør SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8 t/sæt	80 kW/enhed
5	72-taske Puls Dust Collector	6	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vand separator, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5t/enhed	1,5 kW/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
6	11kwfan	6	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, Global motor (sekundær energieffektivitet)	10008001500	0,4T/enhed	11 kW/enhed
7	L51 Roots Blower	6	Hastighed 980r/min, indløbsstrøm 13,6 m³/min, udstyret med 380v11kw 6-trins motor	Shandong Ruibo	Inklusive indløbs- og udløbsdæmpere og base	100008001000	1t/enhed	15 kW/enhed
8	Kølebed	6	Tønde Q235 (6mm)	Huarong		8005001000	0,3T/enhed
9	Færdig produkt silo, vibrerende maskine	6	Tønde Q235 (6mm)	Huarong		400400500	0,1t/enhed
10	Control Cabinet (WithPLC, berøringsskærm)	3		Shanghai Haofuman		4508001850	0,25/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
11	Spiral Auger	6	Housing Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu -motor (sekundær energieffektivitet)	8008001600	0,3T/enhed	0,75 kW/enhed
12	Feeder	2	Housing Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundær energieffektivitet)	40040015000	0,8 t/sæt	2.2 kW/enhed
13	Opbevaringsboks	1	Housing Q235 (6mm)	Huarong			1t/enhed

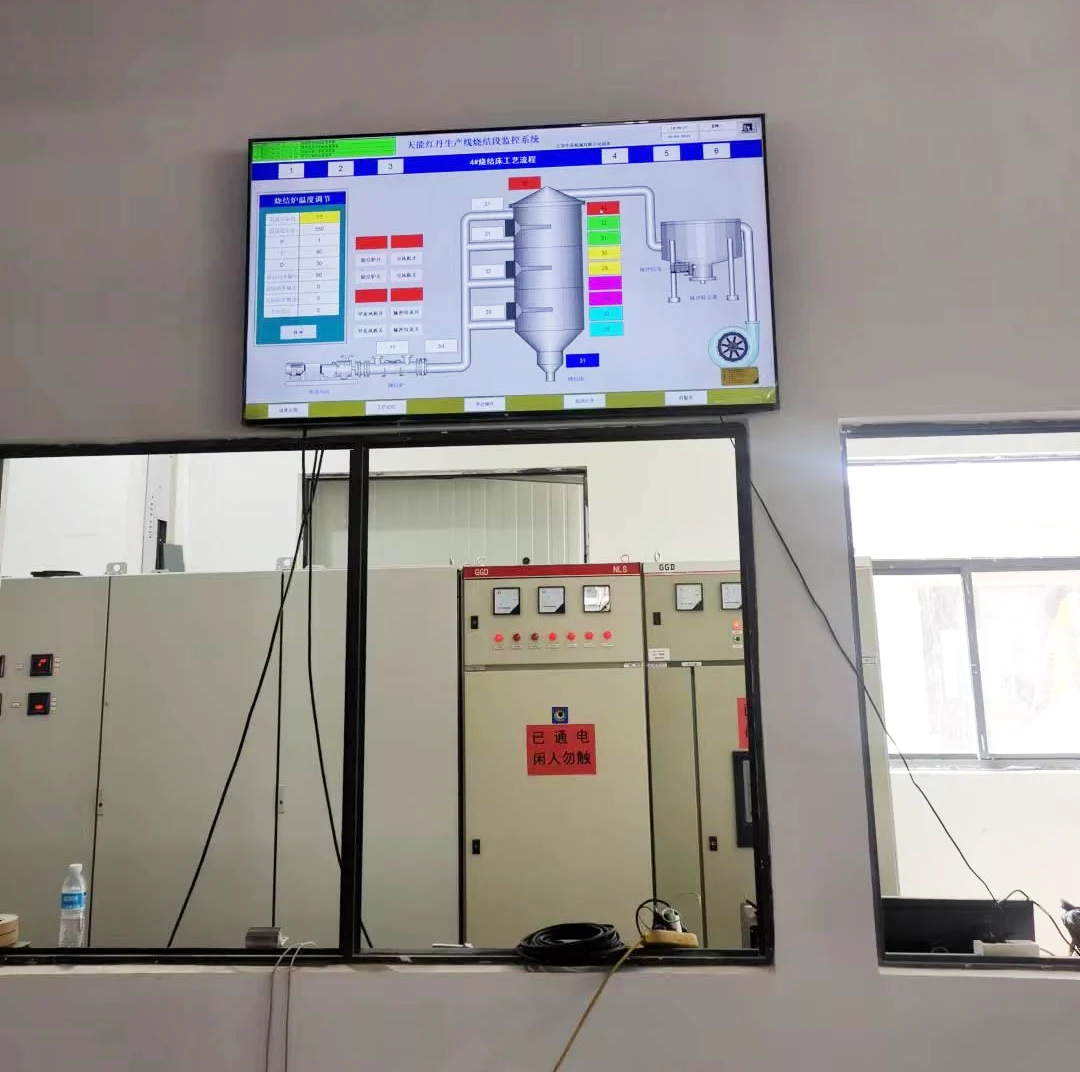

14	Computere og skærme	1		brand

6. Afsnit af udstødningsemission Støvopsamling

Serienummer	Enhedsnavn	Antal enheder	Bemærkning	Dimensioner	vægt
1	Forbehandlingsrum	1
2	Q = 75000m3/h	1	Med differentielt trykskærm og rengøringsprogram controller
3	HEPA -filter	27
4	Induceret udkast til fan	1	Q = 75000m3/h, P = 3800PA variabel frekvensmotor, K = 110-132kw
5	Testplatform	1
6	Udstødningsrør og brøndramme	1	φ1450*4mm H = 18m
7	Elektronisk kontrolsystem	1	Delta Inverter

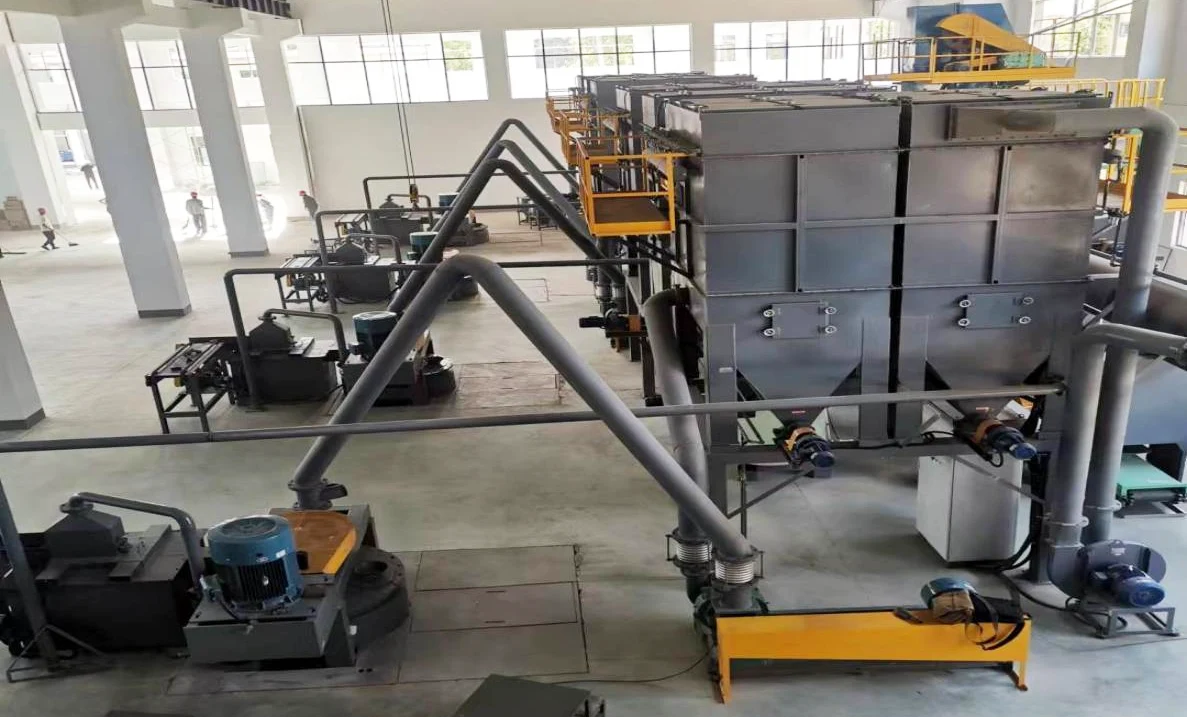

Granular Red Lead Production Line Process:

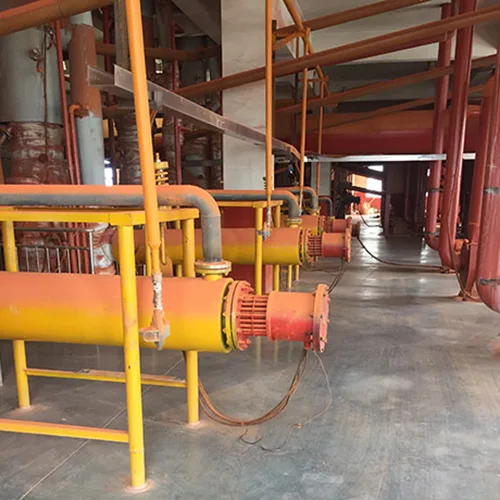

Red Lead Production Line Equipment

Udstyrsliste til granulatknusende produktionslinje (Special)

Knusende sektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Silo, skruetransportør	2	Housing Q235, φ89*4.5	Huarong	Hastighedsregulering af motoren	8008001600	0,3T/enhed	1,5 kW/enhed
2	Ultrafine Pulverizer	2	Spindelhastighed 3900r/min, slibning af finhed 320 mesh, output 480 kg/t, Luftvolumen ved udløb 2170m³/h (ingen belastning), Lufthastighed ved udløb 35m/s (ingen belastning)	Shengzhou, Zhejiang	Inklusive ramme, dækning, kompensator, støddæmper, Universal Motor (sekundær energieffektivitet)	22009001800	1,5t/sæt	Vært 22 kW/enhed Udvidelse 4KW/enhed
3	72-taske Puls Dust Collector	2	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vandseparator, elektrisk ventil, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/enhed	1,5 kW/enhed
4	18,5 kW ventilator	2	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, global motor (sekundær energieffektivitet)	12006001500	0,6T/enhed	18,5 kW/enhed
5.	72-taske Puls Dust Collector	2	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vandseparator, elektrisk ventil, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/enhed	1,5 kW/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
6	Kontrolboks (medplc, berøringsskærm)	2		Shanghai Haofuman		43010001000	0,1/enhed
7	7,5 kW ventilator	2	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, Global motor (sekundær energieffektivitet)	600600800	0,3T/enhed	7,5 kW/enhed
8	Tyngdekraft automatisk emballage maskine	2	Emballagekapacitet: 40-100 poser/time, Vejningsområde: 25 kg/taske, Vejningsnøjagtighed ± 0,2-0,3%, Strøm 5,5 kW	Wuxi Bangyao	Syhastighed: 1800 o / min, Syningstykkelse: 8mm, Stinglængde: 6,5-11mm, Automatisk trådbrud	200010002500	1,5t/sæt	5,5 kW/enhed
9	Starformet feeder	4	V = 60-80 ℃, Lufttryk 7236, Flowhastighed 3167, Hastighed 2800r/min	Jiangyin Fuxin		400*800	0,2T/enhed	1,5 kW/enhed
10	Opbevaringstank	2	Sus304 (6mm), Bind 1,8 m³	Huarong	Tønde SUS304 (6mm)	Φ1800*3000	1.2t/enhed

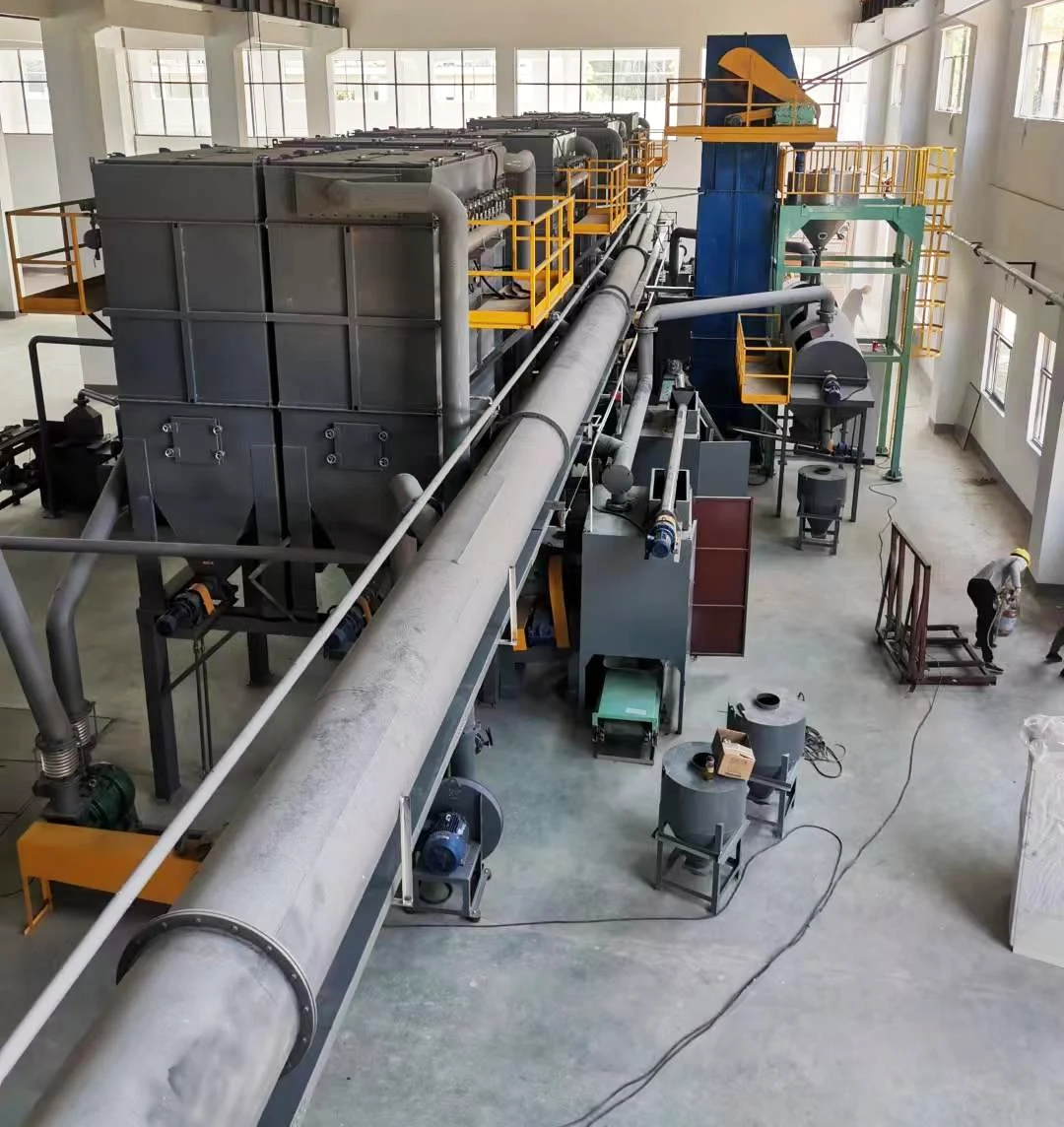

Knusning af produktionslinjeprocessen:

Red Lead Production Line Equipment

I det konkurrencedygtige industrielle landskab er effektivt og pålideligt produktionsudstyr afgørende. Red Lead Production Line Equipment er designet til at opfylde de højeste produktionsstandarder, hvilket sikrer ensartet kvalitet og optimal effektivitet. Nedenfor giver vi et omfattende overblik over nøglefunktioner og specifikationer for dette avancerede udstyr.

Nøglefunktioner i rødt blyproduktionslinjeudstyr

· Behandling af høj præcision: sikrer, at den røde bly, der er produceret, opfylder de strengeste kvalitetsstandarder.

· Energieffektivitet: minimerer driftsomkostninger, mens produktionsproduktionen opretholder produktionen.

· Brugervenlig operation: En intuitiv brugergrænseflade gør det nemt for operatører at kontrollere og overvåge produktionsprocessen.

· Vedligeholdelsesvenligt design: Nem adgang til vedligeholdelse, hvilket sikrer minimal nedetid og maksimal produktivitet.

· Tilpasbare parametre: Operatører kan justere nøgleparametre såsom temperatur, tryk og hastighed for at optimere produktionsbetingelserne.

· Robust materialekonstruktion: bygget med materialer af høj kvalitet til at modstå barske operationelle forhold og sikre lang levetid.

Hvorfor vælge Red Lead Production Line Equipment?

· Optimeret ydelse: sikrer, at rød bly produceres med den højest mulige kvalitet, der opfylder kravene til moderne industrielle standarder.

· Omkostningseffektiv: På trods af sine avancerede funktioner er udstyret designet til at være omkostningseffektivt og tilbyder et højt afkast af investeringerne.

· Alsidighed: Velegnet til en lang række anvendelser, fra traditionelle industrier til nye sektorer.

· Support og service: Støttet af omfattende support og service, hvilket sikrer, at brugere kan stole på udstyret til langsigtede operationer.
