Produkt beskrivelse

I det stadigt udviklende landskab af produktionsteknologi kræver ophold foran det avancerede udstyr. Det nye Red Lead Production Line -udstyr er designet til at opfylde de højeste standarder for ydeevne, pålidelighed og effektivitet. Dette avancerede system er skræddersyet til produktion af Red Lead, en kritisk komponent i adskillige industrielle applikationer. Nedenfor giver vi en detaljeret oversigt over de vigtigste funktioner og specifikationer for dette banebrydende udstyr.

Den røde hovedproduktionslinje anvender en ny proces, der involverer kontinuerlig smeltning og pulverisering i en Barton -ovn, granulering og dyb oxidation og hurtig afkøling i en bevægelig seng. Ved anvendelse af en bevægelig sengekalkinering og hurtig kølingsproces bevæger de faste partikler sig kontinuerligt nedad i en tæt tilstand og undgår kollisioner og intens friktion, hvilket resulterer i en meget lav brudhastighed. Den bevægelige bedreaktor har høj termisk inerti og minimale temperatursvingninger, der opfylder kravene til reaktionstemperatur. Den materielle opholdstid i den bevægelige seng er lang og ensartet, hvilket sikrer en lang reaktionstid. Modstrømsvarmeudveksling mellem materialet og den varme røggas styrer udstødningstemperaturen, hvilket effektivt bruger varmeenergi og opretholder et simpelt system. Inden i sengen bevæger materialet sig gradvist fra lav temperatur til høj temperatur og derefter tilbage til lav temperatur, hvilket eliminerer genereringen af blydamp. Sammenlignet med den elektriske ovnsmetode forbruger denne proces kun 30% af energien og koster kun 20% af den originale proces.

LEAD STATE -TRANSFORMATION:

(1) Smeltning af nr. 1 elektrolytisk bly først placerer arbejderne nr. 1 elektrolytisk bly på blyfodringsmaskinen og lægger den i den blysmeltningsovn til smeltning (denne proces er intermitterende produktion, fodringscyklussen er 10-12 minutter, og 52 kg materiale fodres hver gang). Den ledende smelteovn opvarmes til ca. 480 ℃ (blysmeltningsprocessen opvarmes elektrisk). Den elektrolytiske bly smeltes i væske og strømmer ind i pulver, hvilket gør ovnen gennem et forseglet rør. Ledningsmeltningsprocessen er fuldstændigt forseglet, ingen blyrøg genereres, alt materiale overføres, og der genereres ingen blylagg.

(2) Lederpulver med flydende bly og støvopsamler er det aktive materiale til fremstilling af bly-syre-batteriplader. Det er et pulveragtigt materiale med metallisk bly med et lag PBO på overfladen. Det dannes af ren bly gennem en specifik termisk oxidationsproces. Flydende bly fra den blysmeltende ovn kommer ind i ovnen, hvor den omrøres og drejes i høj hastighed med en centrifugalkraft, hvilket opretholder en temperatur på ca. 450-480 ° C. Under negativt tryk trækkes udvendig luft ind i ovnen. Rotationen af skovlhjulet sikrer, at blyet og luft kommer i kontakt med hinanden og producerer fint blypulver med den ønskede oxidationsgrad. Ledningen på overfladen af blyvæsken oxideres til blyoxid, et pulveriseret stof med en lav specifik tyngdekraft, der let flyder (og indeholder en lille mængde bly). Det oprindeligt oxiderede blypulver transporteres derefter gennem en blandingskrue gennem en sekundær cyklonseparator og posefilterkanal, hvor det pelletiseres og derefter sendes til oxidationsovnen. Denne produktionslinje har en induceret udkast til ventilator på Cyclone and Bag Filter Unit. Blypulvermaskinen, støvopsamler og oxidationsovn drives alle under negativt tryk. Denne proces genererer blyfume, der er fanget af cyklonseparatoren og posefilteret og transporteres til en opbevaringssilo sammen med det oprindeligt oxiderede blypulver.

Nøgleprocesparametre til produktion af rød bly:

1) Den blyopløsende ovntemperatur indstilles til 530 ° C under normal produktion.

2) Den pulveriserende ovntemperatur styres mellem 430-540 ° C, strømmen styres mellem 19-30A, og den inducerede trækstrøm styres mellem 9-14A. Temperaturen og spjæld skal justeres i overensstemmelse hermed baseret på faktiske forhold. PB% af den pulveriserende ovnrensede pulver skal kontrolleres under 10%.

3) Den granulerende tromle skal fungere i mindst 20 minutter, og partikelstørrelsen skal kontrolleres mellem 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Jiangsu -provinsen, Jingjiang Industrial Park

4) Under normal produktion af den lukkede bevægelsesovnsovn styres forbrændingskammertemperaturen mellem 600-950 ° C for naturgasovn og 400-750 ° C for elektriske ovne. Temperaturerne i de øvre, midterste, nedre og lavere lettere sektioner i den bevægelige seng styres som følger:

Øvre sektions røggasindløbstemperatur: 360-530 ° C, Oksektions oxidationstemperatur: 420-530 ° C; Middle sektions røggasindløbstemperatur: 360-530 ° C, Middle sektion Oxidationstemperatur: 400-500 ° C; Nedre sektions røggasindløbstemperatur: 400-530 ° C, lavere sektions oxidationstemperatur: 400-500 ° C; Nedre lavere sektions røggasindløbstemperatur: 340-510 ° C, lavere lavere sektion Oxidationstemperatur: 340-510 ° C. Temperaturerne i hvert afsnit er primært baseret på oxidationstemperaturen. Den færdige produktudladningsstrømningshastighed styres ved 3,4 kg/m.

Produktionsprocessen beskrives som følger: Nr. 1 Elektrolytisk bly placeres manuelt på et transportbånd og smeltes i en blysmeltende ovn (denne proces er intermitterende med en fodercyklus på 10-12 minutter og 52 kg bly pr. Opladning). Smelteovnen opvarmes til ca. 480 ° C (elektrisk opvarmning bruges under blysmeltningsprocessen). Den elektrolytiske bly smeltes i en flydende tilstand (der produceres en spormængde af blyblag) og strømmer derefter gennem en forseglet rørledning i den efterfølgende Barton -pulveriserende ovn. Den ledende smelteproces er helt lukket og genererer ingen blyrøg eller støv. Alle materialer overføres fuldt ud. En rulle -granulator tilsættes efter pulveriseringsovnen. Når blypulver kommer ind i granulatoren, tilsættes en lille mængde neutralt vand automatisk for at tjene som et bindemiddel til de efterfølgende sintrings- og oxidationsprocesser, hvilket opretholder et negativt tryk i oxidationsovnen. Ved stuetemperatur udledes det granulerede blysmateriale, der produceres af pulveriseringsprocessen, kontinuerligt fra granulatoren og fodres automatisk i sintring og oxidationsovn. Trommelgranulatoren er helt forseglet og udstyret med en automatisk fodring (vandtilsætning) enhed. En gasopsamler er installeret ovenfor. Den genererede blystøv, der genereres, opsamles og behandles i et taskefilter. Det tilbageholdte blystøv returneres til pulveriseringsprocessen, og udstødningsgassen behandles med vandspray, før den udledes gennem en udstødningsstak. Den udstødningsgas genereret af den pulveriserende ovn, oxidationsovn, knuser og emballagesektioner behandles med poser. Det tilbageholdte blystøv overføres derefter til tromlegranuleringsafsnittet, behandles i en højeffektivt støvopsamler og vendte tilbage til den pulveriserende ovn. Udstødningsgassen kommer derefter ind i vandsprøjtningssystemet. Det tilbageholdte bly røgstøv, der behandles i posefilteret, returneres til sektionen Pulverizing Furnace and Packaging, og udstødningsgassen kommer ind i vandsprøjtningssystemet.

1. Barton Milling Section

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Ledvogn Stor / lille kombination	4	Q235 -ramme, 10# Channel Steel, flad plade 10 mm	Huarong	NSK -lejer (6206/6207), Universal Motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8 t/sæt	0,75 kW/enhed
2	Led smeltedovn	4	Ovn kerne 310s rustfrit stål, tykkelse 12 mm, Shell 3mm, Ovnedæksel 12mmq235, Opvarmningsrør 310sφ16mm*1,5 mm, Isolationslag 300 mm	Huarong	Intern opvarmning og ekstern opvarmning, Udstyrets designtemperatur er 0-550 ℃, udstyret med temperatursensor	130011001650	1,5t/sæt	Ekstern18kw/enhed Intern 24 kW/enhed
3	Busφ1380	4	310s rustfrit stål, tøndeφ12mm 304 rustfrit stål, bundφ80mm, ydre skal Q235 3mm, isolering lag 80 mm, Hovedakselen110mm	Huarong	310S rustfrit stål (tåler temperatur på 1180 ° C), Universal Motor (energieffektivitetsniveau 2), NSK-lejer, udstyrsdesigntemperaturområde på 0-600 ° C, udstyret med temperatursensor, hastighed på 210 o / min	270018002550	3.0t/sæt	30 kW/enhed
4	Kontrolskab	4	1,5 mm til kassekroppen og 2,0 mm til dørpanelet	Shanghai Haofuman	Medplc og berøringsskærm	8008002000	0,2/enhed

2. Granuleringsafsnit

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	slibemaskine	4	Spindelhastighed 3900r/min, slibning af finhed 320 mesh, output 480 kg/t, Luftvolumen ved udløb 2170m³/h (ingen belastning), Lufthastighed ved udløb 35m/s (ingen belastning)	Changzhou Wuhan Airlines	Inklusive ramme, dækning, kompensator, støddæmper, V-Beltc4064	1100580840	1,5t/sæt	30 kW/enhed
2	30 kW motor	4	Sekundær energieffektivitet	global	Remskive
3	Granuleringsmaskine	4	Tønde Sus304 (6mm), ramme 16#	Huarong	Udstyret med støvkamberq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu -motor (sekundær energieffektivitet)	280012502000	1.4t/enhed	7,5 kW/enhed
4	elevator	1		Yangzhou plastik vidundere	Kulstofstål, Chain Metal Bucket (rustfrit stål)	10005006000	2.5t/sæt	3 kW/enhed
5	Skirtconveyor	2	Længde: 9500 mm, bredde (transportoverflade) 400 mm, Hastighed 10m/min	Yangzhou plastik vidundere	Kulstofstål, PVC nederdel, Fuldt forseglet med to tragt og modtagelse af truget, Output 40t/dag	9500400500	1,5t/enhed	3 kW/enhed
6	Kontrolboks (med berøringsskærm)	2		Shanghai Haofuman		43010001000	0,1t/enhed
7	Opbevaringstank	1	Sus304 (3mm), Bind 1,8 m³	Huarong		Φ1200*7000	2t/enhed

3. Støvfjerningssektion

Serienummer

Enhedsnavn

Antal enheder

Enhedsparametre

Fabrikant

Bemærkning

Dimensioner

vægt

magt

1

72-taske Puls Dust Collector

10

Filtreringsområde 54㎡,

Støvkoncentration <15g/m³,

Effektivitet 99,5%, kasse Q235 (3mm)

Huarong

Inklusive pulstaske,

controller,

olie-vand separator,

Universal Motor (energieffektivitetsniveau 2),

NSK -bærer (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/enhed

1,5 kW/enhed

2

11 kW fan

6

Housing Q235 (4mm)

Nantong Gaonan

Inklusive import og eksport,

Global motor (sekundær energieffektivitet)

1000*800*1500

0,4T/enhed

11 kW/enhed

4. screeningssektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Hexagonal sigte	2	Housing Q235 (3mm), skærm SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Maskinfødder 120603 kvadratrør, Huanqiu -motor (sekundær energieffektivitet), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5t/sæt	1,5 kW/enhed
2	Knuser	2	Housing Q235 (12 mm), skærm SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundær energieffektivitet)	1000300400	0,3T/enhed	2.2 kW/enhed
3	Hopper	20	Cylinder Q235 (3mm), Maskinfod L5#, Bind 0.15㎡	Huarong		Q159*5000	1.1t/enhed
4	Kontrolboks	2		Shanghai Haofuman	Medplc og berøringsskærm	43010001000	0,1/enhed
5	Formidle snegle	6	Shell Material Sus304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu -motor (sekundær energieffektivitet), NSKFC207	Φ159*4000	0,8 t/sæt	1,5 kW/enhed

5. Sintring -sektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Sintering i bevægelse	6	Cylinderkrop 650mm, Materiale SUS304 (6mm), oxidationslængde 8m, Temperatursensor 17 point kontrol	Huarong	Inklusive hovedrør, gasventil, kompensator, sommerfuglventil	1200*7500	2.5t/sæt
2	Glasrotorflowmeter	6	gas	Dongtai Instrument Factory		15005001500	0,3T/enhed
3	Semi-færdigt produktsilo	6	Tønde Q235 (3mm)	Huarong		Φ800*1200	0,3T/enhed
4	Brændstofovnelektrisk ovn	6	Shell sus310s (6mm), Opvarmningsrør SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8 t/sæt	80 kW/enhed
5	72-taske Puls Dust Collector	6	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vand separator, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5t/enhed	1,5 kW/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
6	11kwfan	6	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, Global motor (sekundær energieffektivitet)	10008001500	0,4T/enhed	11 kW/enhed
7	L51 Roots Blower	6	Hastighed 980r/min, indløbsstrøm 13,6 m³/min, udstyret med 380v11kw 6-trins motor	Shandong Ruibo	Inklusive indløbs- og udløbsdæmpere og base	100008001000	1t/enhed	15 kW/enhed
8	Kølebed	6	Tønde Q235 (6mm)	Huarong		8005001000	0,3T/enhed
9	Færdig produkt silo, vibrerende maskine	6	Tønde Q235 (6mm)	Huarong		400400500	0,1t/enhed
10	Control Cabinet (WithPLC, berøringsskærm)	3		Shanghai Haofuman		4508001850	0,25/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
11	Spiral Auger	6	Housing Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu -motor (sekundær energieffektivitet)	8008001600	0,3T/enhed	0,75 kW/enhed
12	Feeder	2	Housing Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundær energieffektivitet)	40040015000	0,8 t/sæt	2.2 kW/enhed
13	Opbevaringsboks	1	Housing Q235 (6mm)	Huarong			1t/enhed
14	Computere og skærme	1		brand

6. Afsnit af udstødningsemission Støvopsamling

Serienummer	Enhedsnavn	Antal enheder	Bemærkning	Dimensioner	vægt
1	Forbehandlingsrum	1
2	Q = 75000m3/h	1	Med differentielt trykskærm og rengøringsprogram controller
3	HEPA -filter	27
4	Induceret udkast til fan	1	Q = 75000m3/h, P = 3800PA variabel frekvensmotor, K = 110-132kw
5	Testplatform	1
6	Udstødningsrør og brøndramme	1	φ1450*4mm H = 18m
7	Elektronisk kontrolsystem	1	Delta Inverter

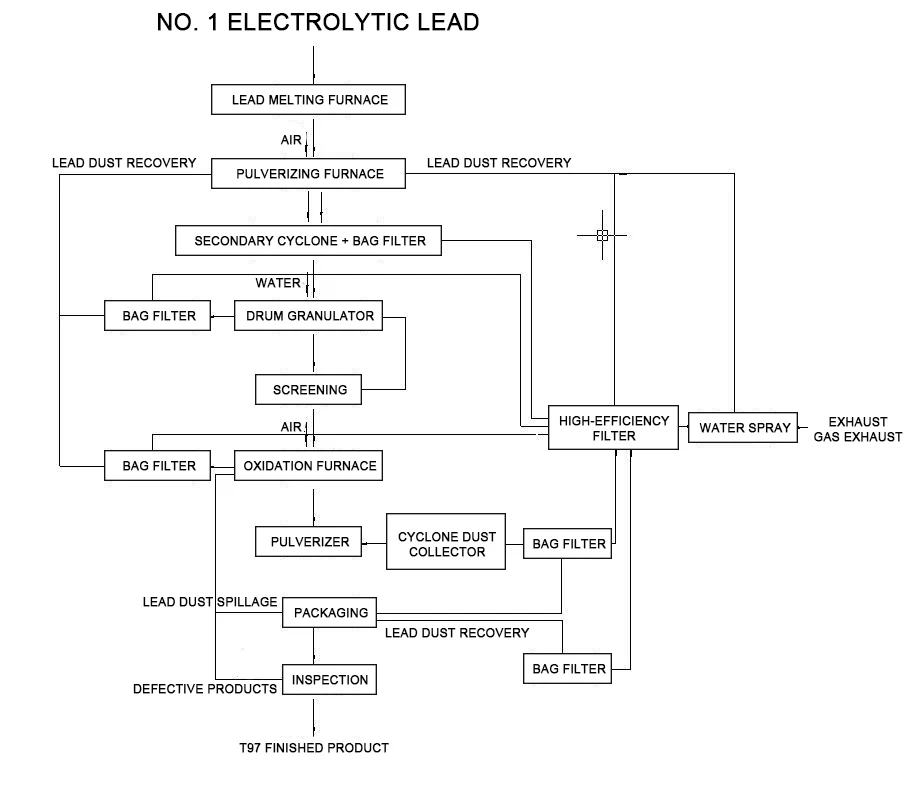

Granular Red Lead Production Line Process:

Red Lead Production Line Equipment

Udstyrsliste til granulatknusende produktionslinje (Special)

Knusende sektion

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
1	Silo, skruetransportør	2	Housing Q235, φ89*4.5	Huarong	Hastighedsregulering af motoren	8008001600	0,3T/enhed	1,5 kW/enhed
2	Ultrafine Pulverizer	2	Spindelhastighed 3900r/min, slibning af finhed 320 mesh, output 480 kg/t, Luftvolumen ved udløb 2170m³/h (ingen belastning), Lufthastighed ved udløb 35m/s (ingen belastning)	Shengzhou, Zhejiang	Inklusive ramme, dækning, kompensator, støddæmper, Universal Motor (sekundær energieffektivitet)	22009001800	1,5t/sæt	Vært 22 kW/enhed Udvidelse 4KW/enhed
3	72-taske Puls Dust Collector	2	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vandseparator, elektrisk ventil, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/enhed	1,5 kW/enhed
4	18,5 kW ventilator	2	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, global motor (sekundær energieffektivitet)	12006001500	0,6T/enhed	18,5 kW/enhed
5.	72-taske Puls Dust Collector	2	Filtreringsområde 54㎡, Støvkoncentration <15g/m³, effektivitet 99,5%, Boks Q235 (3mm)	Huarong	Inklusive pulstaske, controller, olie-vandseparator, elektrisk ventil, Universal Motor (energieffektivitetsniveau 2), NSK -bærer (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/enhed	1,5 kW/enhed

Serienummer	Enhedsnavn	Antal enheder	Enhedsparametre	Fabrikant	Bemærkning	Dimensioner	vægt	magt
6	Kontrolboks (medplc, berøringsskærm)	2		Shanghai Haofuman		43010001000	0,1/enhed
7	7,5 kW ventilator	2	Housing Q235 (4mm)	Nantong Gaonan	Inklusive import og eksport, Global motor (sekundær energieffektivitet)	600600800	0,3T/enhed	7,5 kW/enhed
8	Tyngdekraft automatisk emballage maskine	2	Emballagekapacitet: 40-100 poser/time, Vejningsområde: 25 kg/taske, Vejningsnøjagtighed ± 0,2-0,3%, Strøm 5,5 kW	Wuxi Bangyao	Syhastighed: 1800 o / min, Syningstykkelse: 8mm, Stinglængde: 6,5-11mm, Automatisk trådbrud	200010002500	1,5t/sæt	5,5 kW/enhed
9	Starformet feeder	4	V = 60-80 ℃, Lufttryk 7236, Flowhastighed 3167, Hastighed 2800r/min	Jiangyin Fuxin		400*800	0,2T/enhed	1,5 kW/enhed
10	Opbevaringstank	2	Sus304 (6mm), Bind 1,8 m³	Huarong	Tønde SUS304 (6mm)	Φ1800*3000	1.2t/enhed

Knusning af produktionslinjeprocessen:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Hvorfor vælge nyt udstyr med rød blyproduktionslinje?

· Optimeret ydelse: sikrer, at rød bly produceres med den højest mulige kvalitet, der opfylder kravene til moderne industrielle standarder.

· Omkostningseffektiv: På trods af sine avancerede funktioner er udstyret designet til at være omkostningseffektivt og tilbyder et højt afkast af investeringerne.

· Alsidighed: Velegnet til en lang række anvendelser, fra traditionelle industrier til nye sektorer.

· Support og service: Støttet af omfattende support og service, hvilket sikrer, at brugere kan stole på udstyret til langsigtede operationer.
