Fra termisk teknik til minedrift lastbilkarosserier: Hvorfor vi løser svejserevner gennem stresskontrol

Når en tung minedrift dumper karosseri fejler, starter revnen sjældent i midten af ​​en stålplade. Det starter ved svejsesømmen - specifikt i den varmepåvirkede zone.

Det er ikke et mineproblem. Det er et metallurgisk problem.

Og det er det problem, vi har løst i over et årti - ikke i minedrift, men i blyoxidproduktionslinjer, hvor højtemperaturstress og krystallinske strukturændringer er daglige tekniske realiteter.

Den oversete rodårsag

De fleste strukturelle fejl i karosserier til minedrift skyldes overbelastning eller ujævne veje. Men vores analyse af feltfejl fortæller en anden historie:revnen starter ved HAZ, ikke ved den mekaniske spidsbelastning.

Dette er ikke et gæt. Det kommer fra mange års termisk ingeniørarbejde - design af udstyr, der håndterer stresscyklusser ved høje temperaturer dag efter dag.

Vi startede ikke som producent af mineudstyr. Men vi forstår, hvad der sker med stål under varme og stress. Og den forståelse driver nu, hvordan vi byggertunge minedrift dumper karosserier.

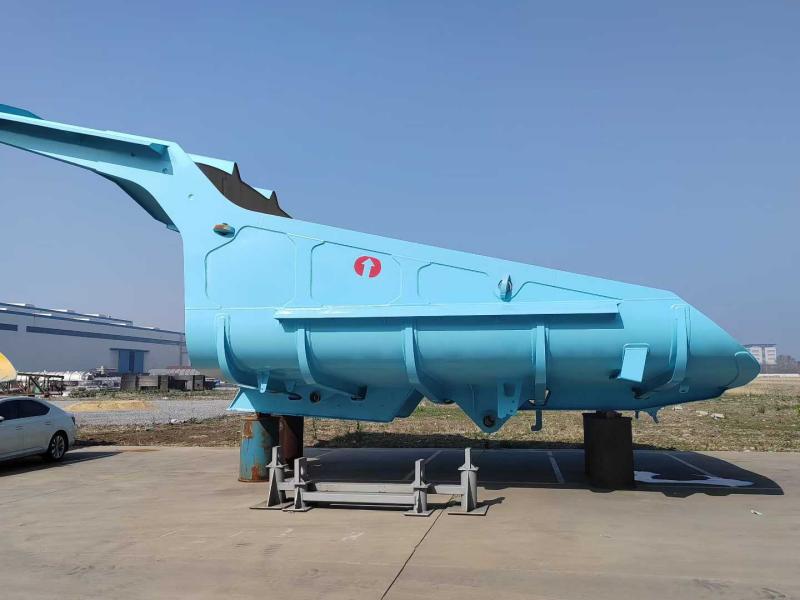

Én produktlinje: 50-100 tons lastbilkarosseri

Vi fremstiller i øjeblikket tunge minedrift dumper karosserier til50-tons til 100-tons mekaniske drev minedrift lastbiler, der dækker større chassisplatforme, herunder Caterpillar, Komatsu, BelAZ og XCMG.

Nøglespecifikationer:

• Gulvplade: 16–20 mm NM450 + 10 mm slidliner
• Sideplade: 10–12 mm NM400
• Ophobet kapacitet (SAE 2:1): 35–45 kubikmeter
• Læssehøjde: optimeret til 5–6 m hydraulisk gravemaskinefald

I modsætning til traditionelle fladbundede rektangulære kroppe bruger vores design enportløs, scoop-type profilmed et kontinuerligt buet gulv.

Hvorfor? Fordi konventionelle flade gulve bevarer3-5 tons klæbrigt materiale pr. cyklus— og det er tre til fem tons tabt nyttelast plus manuel rengøringsarbejde.

Tre tekniske fundamenter

1. Den 13° kontinuerlige hældning ("Live Floor")

Gulvet hæver sig løbende kl13 graderfra kabineskærmen til bagspidsen. Når hejsen går i indgreb, gør tyngdekraften arbejdet - lasten knækker og glider i én bevægelse. Ingen gravning. Ingen hamring. Ingen tilbagelevering.

2. Bi-Grade Materiale Strategi: NM400 + NM450

Vi bruger ikke en enkelt stålkvalitet til hele kroppen. Slidprofilen er ikke ensartet — så materialespecifikationen bør heller ikke være det.

Denne kombination er designet til at håndtere500 kg+ kampestenfald fra højden (NM400 absorberer stødet), mens gulvet modstår konstant slid (NM450 modstår slid).

Svejsekrav: NM400 kræver forvarmning til 150°C; NM450 kræver strengere parameterkontrol.

3. Fem-langsgående, ni-tværgående ribbenskelet

FEA-simuleringer viste, at spændingsbrud typisk starter ved svejsesømme mellem gulv og afstivninger. Vores svar: Integrer støttestrukturen i skallen.

Det ydre"fem langsgående, ni kryds" gitterdesignfungerer som et bindingsværk, der distribuerer60+ tonsaf lastmasse over hele chassisskinnen. Dette forhindrer den "bananskræl", der er almindelig i konkurrerende produkter.

Yderligere funktionelle designelementer

Forreste baldakin ved 45°:To formål — afbøje faldende kampesten væk fra førerhuset og øge slagkapaciteten uden at hæve tyngdepunktet.

Forstærket bagkant:Monteret med en dobbelt tyk NM450 slidliste. Minesteder trækker ofte tilbage for at rense dumppuder. Dette design forhindrer bagkantsdeformation og bevarer en korrekt tætning, hvis en bagklap er udstyret.

Kvalitetskontrol + Global levering

Hver krop gennemgårmagnetisk partikelinspektion (MPI)før sandblæsning og maling for at opdage underjordiske svejsefejl. Eftersvejsningsaflastende varmebehandling er standard.

Forsendelse:Enkelt enhed svejset konstruktion. Flade rack containere eller break-bulk fartøjer. To-komponent epoxy primer (korrosionsbeskyttelse til søfragt) plus polyurethan top coat (UV modstand).

Support på stedet:Vi yder teknisk vejledning til førstegangsinstallationer.

Hvorfor dette betyder noget

Mineindustrien bruger millioner på slidplader og strukturelle reparationer. Men det meste af disse udgifter adresserer symptomer, ikke grundlæggende årsager.

Vi nærmer os den tunge minedrift dumper som et termisk-mekanisk system, ikke bare en stålkasse. Den samme ingeniørdisciplin, der kontrollerer varmestress i blyoxidovne, gælder nu for svejsesømme under chokbelastninger på vejtransport.

Problemet er ikke, at stål bliver slidt. Det er, at svejsesømme fejler først. Og det - grundlæggende - er et problem med varmestress.

Vi har lige tilfældigvis brugt det sidste årti på at lære, hvordan man løser det.
